นักวิทยาศาสตร์ลับทำ LED สีฟ้า DIY ในสนามหลังบ้านด้วยเลเซอร์จาก eBay

ดร. Semiconductor (Matthew Hartensveld) นักทำเซมิคอนดักเตอร์อิสระได้เปิดคลิปใหม่บนช่อง YouTube ของตนเอง แสดงกระบวนการผลิต LED สีฟ้าโดยใช้ห้องสะอาดที่สร้างในสนามหลังบ้าน หลังจากสำเร็จในการสร้างเซลล์ RAM ด้วยวิธี DIY‑open‑source การทดลองนี้แสดงให้เห็นถึงความเป็นไปได้ของเทคโนโลยีระดับโรงงานแม้ในสภาพแวดล้อมแบบ “ทำเอง” ซึ่งอาจส่งผลต่อการเรียนรู้และนวัตกรรมด้านเซมิคอนดักเตอร์ระดับสมัครเล่นทั่วโลก

Overview

ดร. Semiconductor เริ่มต้นโครงการด้วยการเตรียม gallium nitride (GaN) บนแผ่น sapphire wafer แล้วทำการหั่นเป็นชิ้นเล็ก ๆ ทำความสะอาดด้วยสารละลายที่ประกอบด้วยน้ำดีไอออน, แอซิโตนและไอโซโพรพิล แก๊สคลอรีนซึ่งเป็นวิธีมาตรฐานในการแกะสลักในโรงงานถูกมองว่าเสี่ยงเกินไปสำหรับการทำในบ้าน ดังนั้นเขาจึงหันมาใช้ laser** ความแรงจาก eBay ซึ่งติดตั้งไว้ในห้องน้ำเพื่อความปลอดภัยต่อสัตว์เลี้ยง

กระบวนการแกะสลักเริ่มต้นด้วยการทดลองหลายครั้งจนสามารถสร้างลายเส้นบนแผ่น wafer ได้ จากนั้นก็พัฒนาจนทำเป็นรูปแบบของคอนแท็กต์ที่ต้องการ การทดสอบแรกโดยใส่ indium ลงบนชิ้นและต่อกับแบตเตอรี่ 9 V ทำให้เห็นแสงสีฟ้าออกมา แสดงว่าการสร้าง LED สีฟ้าประเภทที่เคยเป็น “ปริศนา” มาหลายทศวรรษสำเร็จแล้ว

Materials & Equipment

เพื่อให้กระบวนการดำเนินไปอย่างแม่นยำ ดร. Semiconductor ใช้อุปกรณ์และสารเคมีต่อไปนี้:

• Laser ความแรงสูงจาก eBay (ติดตั้งในห้องน้ำ)
• สารทำความสะอาด : น้ำดีไอออน, แอซิโตน, ไอโซโพรพิล
• แก๊ส : อาร์กอนสำหรับพลาสม่่า, เคลอรีน (ไม่ได้ใช้เนื่องจากความเสี่ยง)
• Vacuum chamber พร้อมปั๊มสองขั้นตอน ที่สามารถสูญเสียอากาศได้ถึง **99.999999 %
• วัตถุดิบการเคลือบ : นิกเกิล/เงิน, ไทเทเนียม/เงิน, และ **cerium‑doped yttrium aluminum garnet (YAG) จาก Alibaba

การใช้ห้องสูญญากาศทำให้สามารถสปินด์เลเยอร์โลหะที่ต้องการบนแผ่น wafer ได้โดยไม่เกิดปฏิกิริยากับอากาศส่วนเกิน ซึ่งเป็นขั้นตอนสำคัญในการสร้างคอนแท็กต์ที่เสถียร

Process Details

หลังจากแกะสลักรูปแบบบน GaN ดร. Semiconductor ใช้เครื่องสูญญากาศเพื่อทำความสะอาดคราบ gallium โลหะที่เหลืออยู่บนพื้นผิว การสปินด์เลเยอร์แรกเป็น nickel/silver สำหรับคอนแท็กต์บวก ตามด้วย titanium/silver เพื่อสร้างคอนแท็กต์ลบและชั้นโลหะด้านบนสุดโดยใช้พลาสม่่าอาร์กอนไฟล์ หลังจากนั้นเขาได้ทำการตรวจสอบว่าแรงดันสูญญากาศยังไม่เพียงพออย่างเต็มที่ ทำให้ต้องเพิ่มระยะเวลาในการปั๊มเพื่อกำจัดแก๊สที่เหลืออยู่

ขั้นตอนต่อไปคือการตัดชิ้น LED ออกจากแผ่น wafer ดร. Hartensveld พยายามใช้เลื่อยโต๊ะพร้อมใบมีดบาง ๆ แต่ไม่สำเร็จ จึงกลับมาใช้ laser อีกครั้งโดยตั้งค่าให้พุ่งที่ตำแหน่งเฉพาะเพื่อหลอมสารซาฟไฟร์ที่เป็นฐาน การทำหลายรอบ (multi‑pass) ทำให้ได้การตัดที่สะอาดและแม่นยำ

สุดท้าย เขาเลือกใช้ indium bumps เป็นตัวเชื่อมต่อสายไฟ ซึ่งเป็นเทคนิคเดียวกับที่ใช้ในกล้องดิจิตอล เพื่อสร้างการเชื่อมต่อระหว่างชิ้น LED กับวงจรภายนอก หลังจากนั้นได้เคลือบแผ่น LED ด้วย YAG ที่มีเซอเรียมเจือปนเพื่อให้เกิดฟิลเตอร์สีเหลือง ทำให้แสงสีน้ำเงินเปลี่ยนเป็นแสงขาวที่ใช้งานได้ แม้รูปลักษณ์จะดู “ไม่สวยงาม” แต่ก็ทำงานตามวัตถุประสงค์

Results & Verification

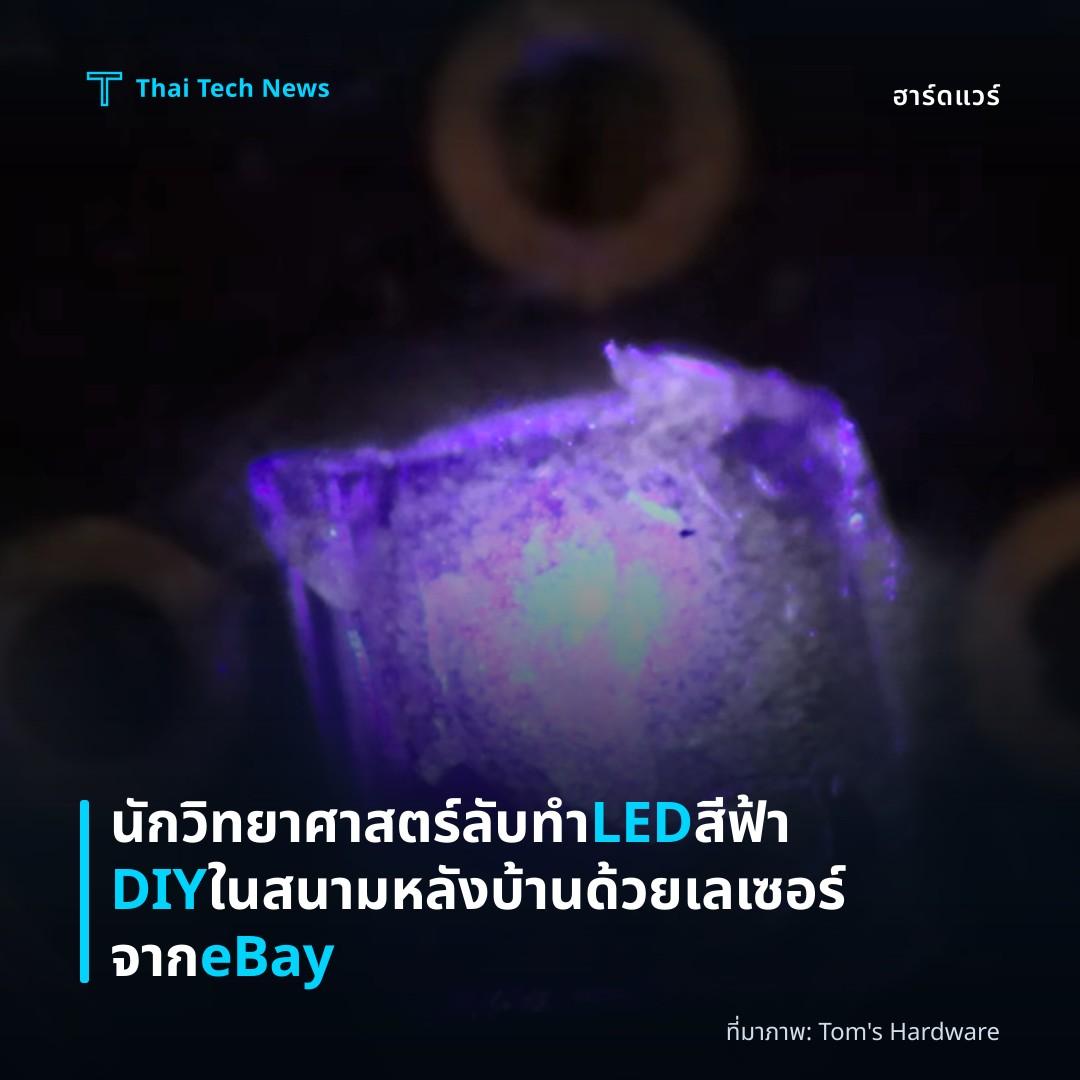

การทดสอบสุดท้ายโดยต่อ LED ที่ผลิตแล้วกับแบตเตอรี่ 9 V แสดงให้เห็นแสงสีฟ้าอย่างชัดเจน จากนั้นเมื่อนำ YAG ฟิลเตอร์มาติดบนพื้นผิวเดียวกัน แสงสีฟ้าถูกปรับเป็นสีขาวโดยมีส่วนประกอบของสีเหลืองเข้ามา ผลลัพธ์คือ LED สีขาวที่ทำงานได้จริง แม้ว่าจะยังอยู่บนแผ่น wafer ไม่ได้ตัดออกมาเป็นชิ้นพิเศษ แต่การพิสูจน์แนวคิดนี้ถือเป็นก้าวสำคัญในการสร้างอุปกรณ์เซมิคอนดักเตอร์แบบ DIY

นอกจากนี้ ดร. Hartensveld ยังเปิดเผยว่าโครงการทั้งหมดเป็นส่วนหนึ่งของ Semiconductor.DIY ซึ่งเป็นโครงการโอเพ่นซอร์สที่ให้ข้อมูลขั้นตอนและไฟล์ออกแบบแก่ผู้สนใจทำเองทั่วโลก การเผยแพร่กระบวนการอย่างละเอียดนี้ช่วยเพิ่มความโปร่งใสในเทคโนโลยีระดับสูงและอาจเร่งการเรียนรู้ของนักศึกษาและช่างฝีมือ

Analysis & Implications

แม้ว่าการผลิต LED ในห้องหลังบ้านจะดูเป็นเรื่องสุดโต่ง แต่จากมุมมองเชิงวิศวกรรม กระบวนการทั้งหมดสอดคล้องกับมาตรฐานอุตสาหกรรม: การใช้ GaN บนซาฟไฟร์, การแกะสลักด้วยเลเซอร์ความยาวคลื่นที่เหมาะสม, การสร้างคอนแท็กต์โดยสปินด์เลเยอร์โลหะในห้องสูญญากาศ และการเชื่อมต่อด้วย indium bumps ทั้งหมดนี้แสดงให้เห็นว่าอุปกรณ์และขั้นตอนที่จำเป็นสามารถหาได้จากตลาดผู้บริโภคหรือช่องทางออนไลน์ หากมีความรู้พื้นฐานที่เพียงพอ

อย่างไรก็ตาม ความเสี่ยงด้านความปลอดภัยยังคงสูง การใช้แก๊สคลอรีนหรือเลเซอร์ความแรงโดยไม่มีการควบคุมระดับอุตสาหกรรมอาจทำให้เกิดอันตรายได้ จึงจำเป็นต้องมีแนวทางปฏิบัติที่ชัดเจนและมาตรฐานการตรวจสอบเพื่อให้ผู้ทำ DIY สามารถดำเนินการได้อย่างปลอดภัย

ผลกระทบในระยะยาวคือ การเปิดเผยวิธีการทำ LED ระดับอุตสาหกรรมในรูปแบบโอเพ่นซอร์สอาจกระตุ้นการพัฒนานวัตกรรมในชุมชน Maker และนักศึกษาวิศวกรรมไฟฟ้า โดยเฉพาะอย่างยิ่งในประเทศที่มีทรัพยากรจำกัด การทำเอง (DIY) อาจลดค่าใช้จ่ายในการวิจัยและทดลองเบื้องต้นได้อย่างมาก

Impact on the Semiconductor Community

โครงการของดร. Hartensveld สะท้อนถึงการเปลี่ยนแปลงในวงการเซมิคอนดักเตอร์ที่เริ่มเห็นแนวคิด “ห้องทำงานระดับโรงงาน” เข้ามาอยู่ในบ้านเรือน การผลิต RAM หรือ LED ด้วยอุปกรณ์ที่หาได้จากตลาดทั่วไป ทำให้การเข้าถึงเทคโนโลยีขั้นสูงไม่จำกัดเฉพาะบริษัทขนาดใหญ่หรือมหาวิทยาลัยเท่านั้น

สำหรับผู้สนใจด้านฮาร์ดแวร์เปิด (open‑hardware) โครงการนี้เป็นกรณีศึกษาเชิงลึกที่สามารถนำไปปรับใช้ในการออกแบบอุปกรณ์อื่น ๆ เช่น เซ็นเซอร์, โมดูลโฟโตนิกส์ หรือแม้กระทั่งชิปประมวลผลขนาดเล็ก การเผยแพร่ขั้นตอนการทำงานทั้งหมดบนช่อง YouTube ทำให้ข้อมูลเป็นสาธารณะและสามารถตรวจสอบได้โดยผู้เชี่ยวชาญ

ในแง่ของอุตสาหกรรม ผู้ผลิต LED รายใหญ่ยังคงครอบครองเทคโนโลยีการผลิตระดับมวลชน แต่การที่บุคคลหนึ่งสามารถทำ “LED สีฟ้า” ที่เคยต้องใช้กระบวนการซับซ้อนและค่าใช้จ่ายหลายล้านบาทได้ในห้องหลังบ้าน น่าจะเป็นแรงผลักดันให้บริษัทพิจารณาเปิดเผยข้อมูลบางส่วนหรือสร้างแพลตฟอร์มสนับสนุนชุมชน DIY เพื่อขยายตลาดและเสริมความยั่งยืนของซัพพลายเชน

Summary

ดร. Semiconductor แสดงว่าการผลิต LED สีฟ้าแบบอุตสาหกรรมสามารถทำได้ในห้องหลังบ้านโดยใช้เครื่องมือจากตลาดผู้บริโภคและขั้นตอนโอเพ่นซอร์ส ผลลัพธ์นี้ไม่เพียงเปิดมุมมองใหม่ให้กับชุมชนเมกเกอร์ แต่ยังสร้างแรงบันดาลใจให้การพัฒนาเทคโนโลยีเซมิคอนดักเตอร์ระดับสูงเข้าถึงได้ง่ายขึ้นในวงกว้าง.
